除尘滤筒式除尘器
一、除尘滤筒式除尘器工作原理
含尘气体进入除尘器灰斗后，由于气流断面忽然扩展，气流中一局部颗粒粗大的尘粒在重力和惯性力作用下沉降下来，粒度细、密度小的尘粒进人过滤室后，经过布朗扩散和筛滤等综合效应，使粉尘堆积在滤料外表，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料外表粉尘层厚度的增加而增大，阻力到达某一规则值时，停止清灰，此时脉冲控制仪控制电磁脉冲阀的启闭。当脉冲阀开启时，气包内的紧缩空气经过脉冲阀经喷吹管上的小孔放射出一股高速、高压的引射气流，从而构成一股相当于引射气流体积1～2倍的诱导缺陷流，一同进入除尘滤筒内，使粉尘滤筒内呈现霎时正压并产生鼓胀和微动；堆积在滤料上的粉尘零落，掉入灰斗内，灰斗内的粉尘经过卸料器，连续排出。
这种脉冲喷吹清灰方式，是逐排除尘滤筒滤料次第清灰，脉冲阀开闭一次产生一个脉激动作，所需的时间为0.1～0.2s；脉冲阀相邻两次开闭的距离时间为1～2min，全部滤筒完成一次清灰循环所需的时间为10～30min。由于本设备为低压脉冲清灰，所以依据设备阻力状况，应把喷吹时间恰当延长，而把喷吹距离和喷吹周期恰当缩短。
由于新型滤料的呈现和除尘器设计的改良，滤筒除尘器在除尘工程中开端应用。滤筒式除尘用具有体积小、效率高等优点。
二、除尘滤筒结构
除尘滤筒式除尘器的过滤元件是除尘滤筒，滤筒的结构分为顶盖，金属框架、褶形滤料和底座等4局部。
滤筒是设计长度的滤料折叠成褶，首尾黏合成筒；筒的内外用金属框架支撑，上下用顶盖和底座固定，顶盖有固定螺栓及垫圈。
除尘器结构：除尘器由进风管、排风管、箱体、灰斗、清灰安装、滤筒及电控安装组成。

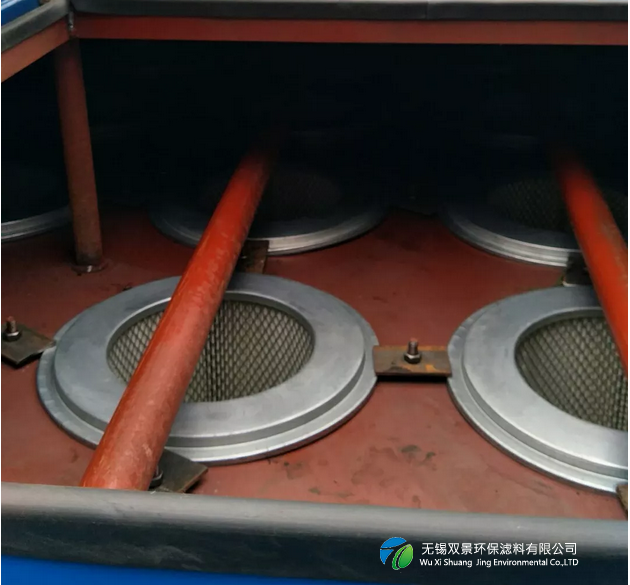

滤筒在除尘器中的布置很重要，滤筒能够垂直布置在箱体花板上，也能够倾斜布置在花板上，用螺栓固定，并挚有橡胶垫；花板下局部为过滤室，上局部为净气室。滤筒除了用螺栓固定
三、除尘滤筒式除尘器的特性 滤筒式除尘器的特性如下：
① 由于除尘布袋布料折褶运用，布置密度大，除尘器构造紧凑，体积小，滤料性能要韧性大。
② 滤筒高度小，装置便当，运用维修工作量小；
③ 同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大； ④ 滤料折褶请求两端密封严厉，不能有漏气，否则会降低效果。
DFL 型滤筒式除尘器性能
DFL 系列降尘器用作超长滤筒，滤筒由顶部垂直装置，关于高浓度粉尘除尘效果尤佳。
含尘气流由上部风口进人气箱，经过导流挡板将气流平均分配至过滤元件，在过滤元件的作用下，粉尘被吸附在过滤元件的外表，沾净的气体经过出口管道排出，脉冲阀在控制仪的控制下，对过滤元件轮番停止清灰；由于过滤元件采用垂直装置方式，能够保证良好的清灰效果。
此外，更便当的办法是自动锁紧安装和橡胶压紧安装，这两种办法对装置和维修非常便当。
由于滤筒除尘器有其在小风量范畴有着不可替代的优势，已被从多的厂家所承受，如今我们临安之江环保科技有限公司所消费的小风量滤筒除尘器，从1千风量到3万风量的系列化滤筒除尘器完整能够满足车间粉尘这一范畴除尘的需求。
斜插式滤筒式除尘器
一、除尘滤筒式除尘器工作原理
含尘气体进入除尘器灰斗后，由于气流断面忽然扩展，气流中一局部颗粒粗大的尘粒在重力和惯性力作用下沉降下来，粒度细、密度小的尘粒进人过滤室后，经过布朗扩散和筛滤等综合效应，使粉尘堆积在滤料外表，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料外表粉尘层厚度的增加而增大，阻力到达某一规则值时，停止清灰，此时脉冲控制仪控制电磁脉冲阀的启闭。当脉冲阀开启时，气包内的紧缩空气经过脉冲阀经喷吹管上的小孔放射出一股高速、高压的引射气流，从而构成一股相当于引射气流体积1～2倍的诱导缺陷流，一同进入除尘滤筒内，使粉尘滤筒内呈现霎时正压并产生鼓胀和微动；堆积在滤料上的粉尘零落，掉入灰斗内，灰斗内的粉尘经过卸料器，连续排出。
这种脉冲喷吹清灰方式，是逐排除尘滤筒滤料次第清灰，脉冲阀开闭一次产生一个脉激动作，所需的时间为0.1～0.2s；脉冲阀相邻两次开闭的距离时间为1～2min，全部滤筒完成一次清灰循环所需的时间为10～30min。由于本设备为低压脉冲清灰，所以依据设备阻力状况，应把喷吹时间恰当延长，而把喷吹距离和喷吹周期恰当缩短。
由于新型滤料的呈现和除尘器设计的改良，滤筒除尘器在除尘工程中开端应用。滤筒式除尘用具有体积小、效率高等优点。
二、除尘滤筒结构
除尘滤筒式除尘器的过滤元件是除尘滤筒，滤筒的结构分为顶盖，金属框架、褶形滤料和底座等4局部。
滤筒是设计长度的滤料折叠成褶，首尾黏合成筒；筒的内外用金属框架支撑，上下用顶盖和底座固定，顶盖有固定螺栓及垫圈。
除尘器结构：除尘器由进风管、排风管、箱体、灰斗、清灰安装、滤筒及电控安装组成。
滤筒在除尘器中的布置很重要，滤筒能够垂直布置在箱体花板上，也能够倾斜布置在花板上，用螺栓固定，并挚有橡胶垫；花板下局部为过滤室，上局部为净气室。滤筒除了用螺栓固定
三、除尘滤筒式除尘器的特性 滤筒式除尘器的特性如下：
① 由于除尘布袋布料折褶运用，布置密度大，除尘器构造紧凑，体积小，滤料性能要韧性大。
② 滤筒高度小，装置便当，运用维修工作量小；
③ 同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大； ④ 滤料折褶请求两端密封严厉，不能有漏气，否则会降低效果。
DFL 型滤筒式除尘器性能
DFL 系列降尘器用作超长滤筒，滤筒由顶部垂直装置，关于高浓度粉尘除尘效果尤佳。
含尘气流由上部风口进人气箱，经过导流挡板将气流平均分配至过滤元件，在过滤元件的作用下，粉尘被吸附在过滤元件的外表，沾净的气体经过出口管道排出，脉冲阀在控制仪的控制下，对过滤元件轮番停止清灰；由于过滤元件采用垂直装置方式，能够保证良好的清灰效果。
此外，更便当的办法是自动锁紧安装和橡胶压紧安装，这两种办法对装置和维修非常便当。
由于滤筒除尘器有其在小风量范畴有着不可替代的优势，已被从多的厂家所承受，如今我们临安之江环保科技有限公司所消费的小风量滤筒除尘器，从1千风量到3万风量的系列化滤筒除尘器完整能够满足车间粉尘这一范畴除尘的需求。
斜插式滤筒式除尘器
工作原理：
含尘气体在风机的引导下进入除尘器后，由于气流端面的忽然扩展及气流散布板的作用，气流中一局部颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，经过布朗扩散和纤维拦截等综合效应，使粉尘堆积在滤筒的滤料外表，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着滤筒的外表积灰增加而变大，当阻力到达一定的设定值时，经过反吹系统脉冲阀经喷吹管的小孔，放射出一股高速高压气流，经过停止清灰。此时PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的紧缩空气经过文丘里管的扩大，平均的进入滤筒内部，在滤筒内部构成霎时的正压，产生宏大的振动，使堆积在滤料上的粉尘零落，掉入灰斗内，搜集的粉尘经过卸灰阀，排出到灰桶内。最上一排滤筒会首先脉冲反吹，然后控制仪选择下一排反复脉冲反吹过程。尔后此控制仪会次第继续选择其他滤筒停止脉冲反吹操作。
性能特性：
1.采用了先进的沉流式规划及滤筒斜装构造，因此除尘器在工作过程中同步清灰效果好
2.尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击除尘滤芯，因此能延长滤筒的运用寿命
3.除尘滤筒150倾斜抽屉式装置，可使滤筒拆换更便当，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对普通性粉尘，滤筒可长期运用不需求改换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并俭省了大量的维修费
4.模块式组合，大小能够随意选择
5.能够扩展原有组合，增加除尘机组，而不需求对原有设备停止太多的改动
含尘气体在风机的引导下进入除尘器后，由于气流端面的忽然扩展及气流散布板的作用，气流中一局部颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，经过布朗扩散和纤维拦截等综合效应，使粉尘堆积在滤筒的滤料外表，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着滤筒的外表积灰增加而变大，当阻力到达一定的设定值时，经过反吹系统脉冲阀经喷吹管的小孔，放射出一股高速高压气流，经过停止清灰。此时PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的紧缩空气经过文丘里管的扩大，平均的进入滤筒内部，在滤筒内部构成霎时的正压，产生宏大的振动，使堆积在滤料上的粉尘零落，掉入灰斗内，搜集的粉尘经过卸灰阀，排出到灰桶内。最上一排滤筒会首先脉冲反吹，然后控制仪选择下一排反复脉冲反吹过程。尔后此控制仪会次第继续选择其他滤筒停止脉冲反吹操作。
性能特性：
1.采用了先进的沉流式规划及滤筒斜装构造，因此除尘器在工作过程中同步清灰效果好
2.尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击除尘滤芯，因此能延长滤筒的运用寿命
3.除尘滤筒150倾斜抽屉式装置，可使滤筒拆换更便当，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对普通性粉尘，滤筒可长期运用不需求改换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并俭省了大量的维修费
4.模块式组合，大小能够随意选择
5.能够扩展原有组合，增加除尘机组，而不需求对原有设备停止太多的改动
