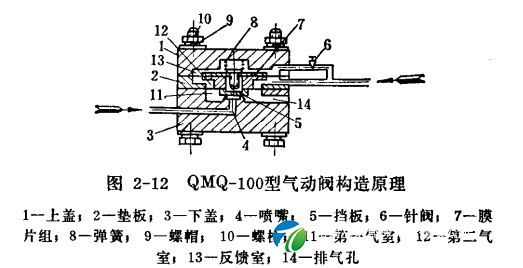

气动阀:QMQ-100型气动阀，是气动式脉冲除尘器的一种液压控制系统，它用于开启脉冲阀的喷吹口和操纵煤气发生炉時间(脉冲总宽)。它的结构如图所示2-12.
气动阀的第一气室11--端通脉冲阀的背压室，另一端通排出气孔14。第二气室12连接由气动式调节器或双輸出脉冲源传出的数据信号。意见反馈室13从第二气室12连接意见反馈控制回路并有针型阀多方面调整。
在无服务时，各气室的压力均相同，借弹黄8的压力，被压迫膜片组7，使隔板5紧盖喷头4。当数据信号传出时，第二气室忽然增加，使膜片组体会往上的压力，进而螺旋弹簧顶起膜片组，随着隔板离去排气管喷头，脉冲阀背压室刚开始排气管、卸压,这时候在第一气室也造成一定的压力, 提升伸出膜片组的能量。 此外, 由第二气室经意见反馈控制回路根据针型阀6
向意见反馈室打气, 使意见反馈室压力提升, 对膜片组造成往下的相互作用力。 此力与弹黄压力的协力超出第二气室和第一气室造成的往上相互作用力时,膜片组随之往下挪动, 隔板遮住喷头, 脉冲阀背压室的排气管随后终止, 而脉冲阀的煤气发生炉口即被关掉,那样就进行了一次煤气发生炉。 调整针型阀的开启度可操纵意见反馈室的打气時间, 因而气动阀不但可做为排气管电源开关, 并且具备调整煤气发生炉時间的功效。
